萬用表調“J版新款推挽膽機”的業余實驗

2014年J版發布了“新款推挽電路（12AU7，6N1，6SN7，5687，12BH7，12AT7等一級萬能倒相推挽”，嘆息這么好的電路，怎么不火？那年真是個豐產的年頭，J版的簇新的差分推挽、T版的“憤怒的小菜鳥演義”、路板的“CLASS AB1差分推挽”以及PLAYBOY(P兔)的“一臺法國產的el84推挽膽機維修記”，都是經典。

還有不得不提的是老貓的常青樹“M7”，其精細指導到走線這就是我等半桶水最需要的也是最受歡迎的，兼收并蓄。

前言

兩年前，公司進了臺AP儀，把自用的雅俊290拿去測了測，發現真的不怎么樣（這個測試另外發）。于是準備還是再diy個膽機玩玩（其實別人都裝濫了），要求不高：

1、功率要求不高。

2、最好用上封塵已久的爛燈泡，好點的早被打劫了。

3、能PK雅俊290，至少打個平手，當然奢想超越，不然枉了功夫錢。

先弄響個整機，再拿去測下，擺地攤裝機肯定是不現實，可是條件就只有萬用表啦，所以就有了這個題目《萬用表調膽機的業余實驗》。

多年不diy了，所以只有先實驗下差分單元，再決定裝不裝。
規劃：

不玩膽機很久很久了——此情可待成追憶,只是當時已惘然。

偶以前對膽機大不敬有三，依次排列如下：

輸出變壓器——選管——倒相

1、輸出變壓器：

可惜膽機就是聽的個變壓器的牛味。（膽是沒味，這個題目太大，不討論）牛就不養了，牽頭回來試試先。雖說買對輸出牛并不盡如人意，總得先摸個石頭過河。

繞牛不但很煩很煩，且“理想很豐滿，現實很骨感”。比如說：必須先知道B-H曲線啦，鐵心電感的特性啦制法：鐵少銅多或鐵多銅少啦，等到非繞牛不可，再來請教討論啦。

2、選管：

J版說了6N1都可以免調玩，這就比較誘人。先選6N1,6P1哦，能PK雅俊290，打個平手，再考慮那個什么矛啊盾啊依娜發死（EL84)。

3、倒相：

以前的倒相什么屏陰倒、平衡倒等等，都各有優劣，有了J版這個差分倒，這回子就用它。

不過這個差分是集成電路的看家本事，移植到蛋上，萬一蛋疼怎么辦？雖說這個蛋差分即使地球人不是全知道，至少壇友都知道。

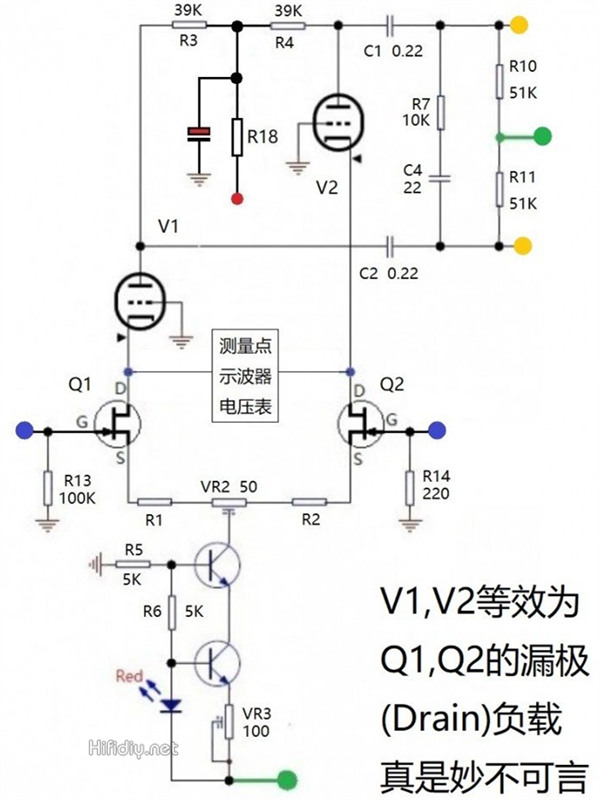

只好搭個J版新款推挽電路試試效果先——不過有了變化：

（為什么J版新款推挽電路不火？大概因為多了兩塊石頭）——改動下先：

理論快餐：

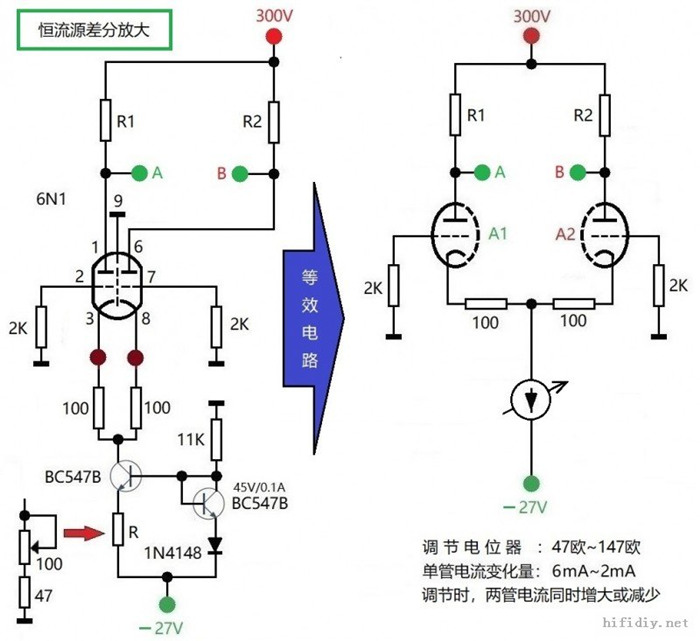

據說這個電路倒相卻是不錯，使靜態A-B電位差為零，動態A-B端互為鏡像。作為倒相使用時，組態為單端輸入，雙端輸出。具體電路原理，請自行參考相關書籍。

但是，全信書不如無書——紙上得來終覺淺，絕知此事要躬行。開始實驗：

實驗總得有塊試驗田撒，依稀記得有個廢雞窩，拿出來曬曬：

馮報本老先生1978年第7期電子報上介紹的小型電子管雙頻帶擴音機，還有1981年第7期-，有個“高保真電子管擴音機”，我把它用萬金油抹一下，合成了，就是這個叫“高保真電子管雙頻帶調幅收音機”。

雙頻帶（高低音分頻也）？這不畫蛇添足么——原來高大上堆料古以有之。當時真的不懂，什么雙頻帶，就是雞肋，音源就是調幅臺，頻寬？要什么高音——當時有音源么？薄膜唱片還沒出世呢！
